?5 系列

光敏電阻

最大外加電壓：在黑暗中可連續施加給組件的最大電壓
暗電阻：關閉10Lux 光照后第10 秒的阻值
最大功耗：環境溫度為25℃時的最大功耗
亮電阻：用400-600Lux 光照射2 小時后，在標準光源（色溫2856K）10Lux 光下的測試值
γ值： 10Lux 照度和100Lux 照度下的標準電阻值之比的對數
γ= Lg (R10/R100)/Lg (100/10) =Lg(R10/R100)
R10?R100 分別為 10Lux?100Lux 照度下的電阻值（γ的公差為±0.1）

產品說明書一鍵訂貨

產品概述

森霸GL55、GL56系列光敏電阻是一種半導體材料制成的電阻，其電導率隨著光照度的變化而變化。利用這一特性制成不同形狀和受光面積的光敏電阻。光敏電阻廣泛應用于玩具、燈具、照相機等行業。

產品特性

環氧樹脂封裝
可靠性好
體積小
靈敏度高
反應速度快
光譜特性好

數據參數

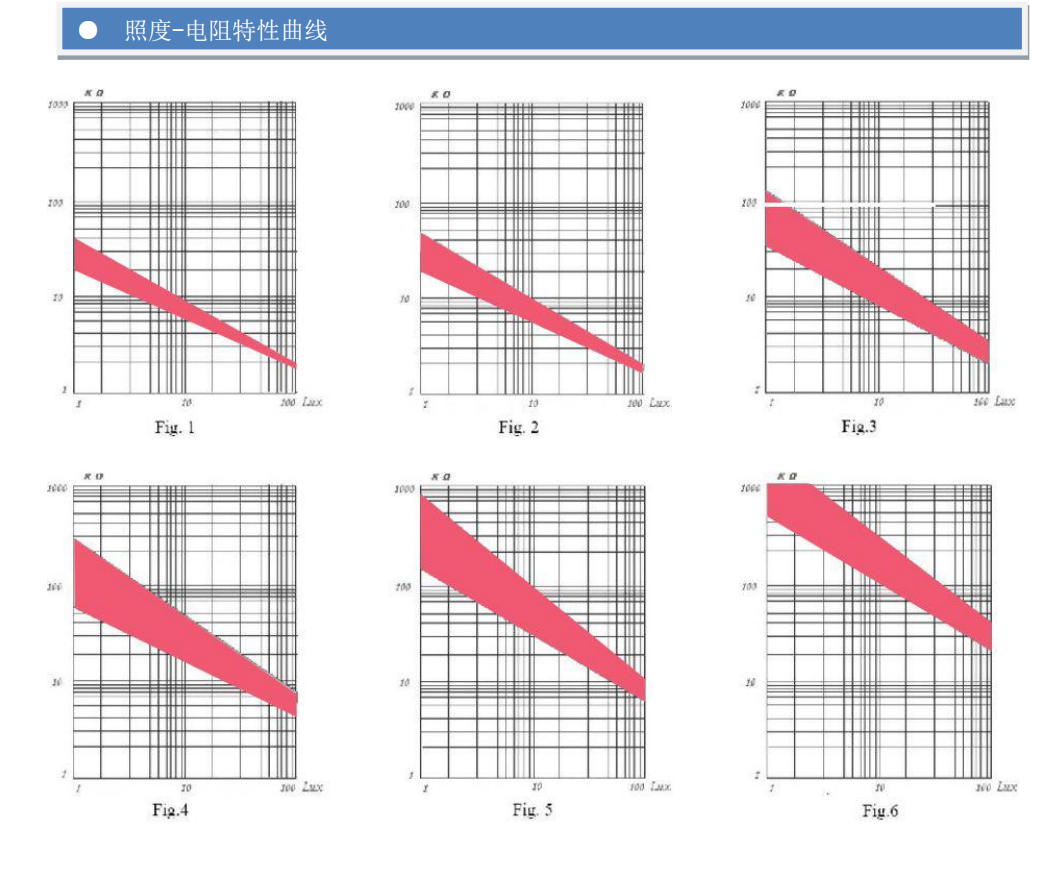

規格型號最大電壓 (VDC) 最大功耗 (MW) 環境溫度 (℃) 光譜峰值(nm) 亮電阻10Lux (KΩ) 暗電阻 (MΩ) γ100 (10) 回應時間（ms）照度特性圖號
?5系列
GL55系列 GL5516 150 90 -30~+70 540 5-10 0.5 0.5 30 30 2
GL5528 150 100 -30~+70 540 10-20 1 0.6 30 30 3
GL5537-1 150 100 -30~+70 540 20-30 2 0.6 30 30 4
GL5537-2 150 100 -30~+70 540 30-50 3 0.7 30 30 4
GL5539 150 100 -30~+70 540 50-100 5 0.8 30 30 6
GL5549 150 100 -30~+70 540 100-200 10 0.9 30 30 6
?5系列
GL56系列 GL5606 150 100 -30~+70 560 4-7 0.5 0.5 30 30 2
GL5616 150 100 -30~+70 560 5-10 0.8 0.6 30 30 2
GL5626 150 100 -30~+70 560 10-20 2
0.6
30 30 3
GL5637-1 150 100 -30~+70 560 20-30 3
0.7
30 30 4
GL5637-2 150 100 -30~+70 560 30-50 4
0.8
30 30 5
GL5639 150 100 -30~+70 560 50-100 8
0.9
30 30 5
GL5649 150 100 -30~+70 560 100-200 15
0.95
30 30 6

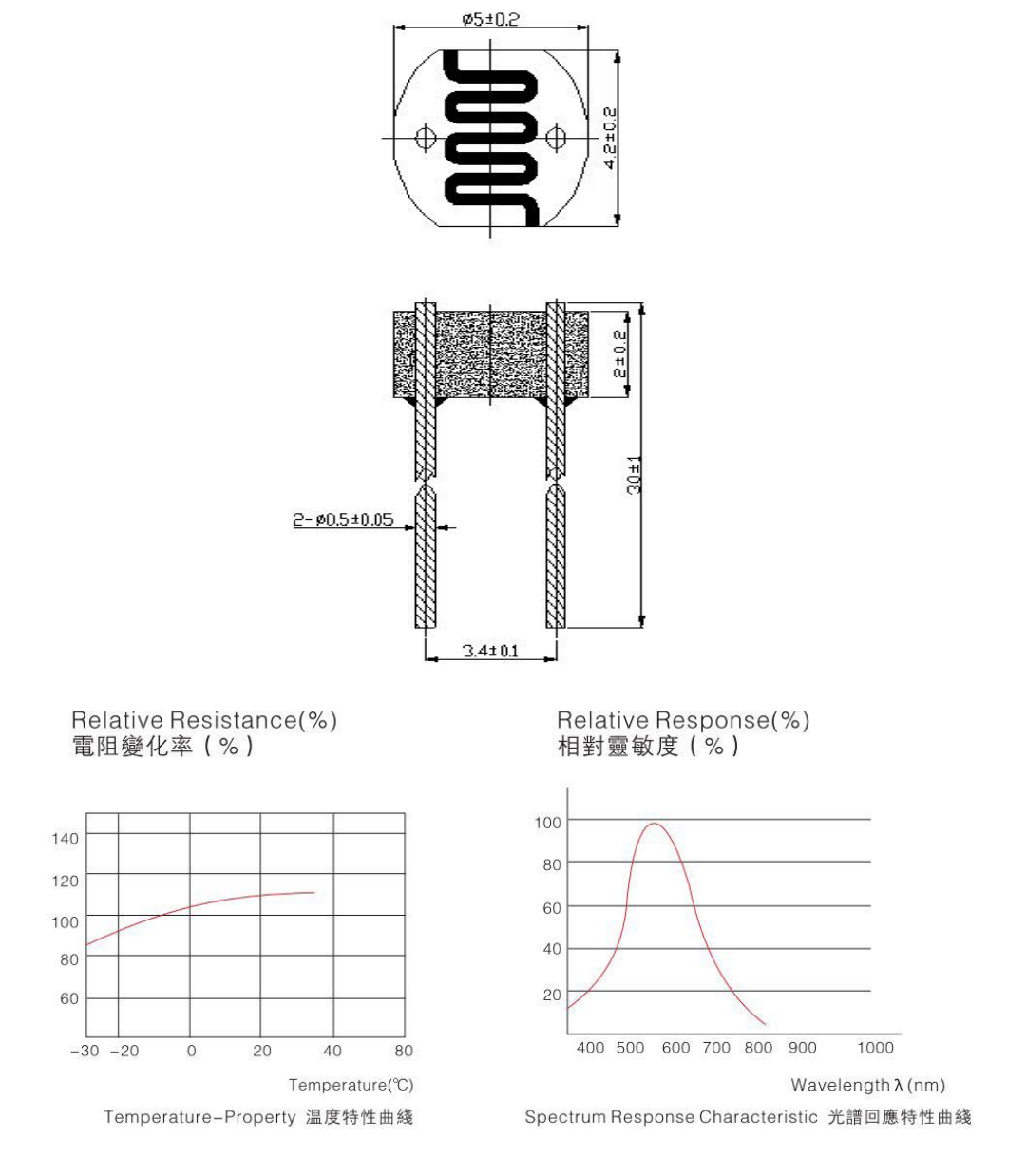

產品尺寸圖

規格	型號	最大電壓 (VDC)	最大功耗 (MW)	環境溫度 (℃)	光譜峰值(nm)	亮電阻10Lux (KΩ)	暗電阻 (MΩ)	γ100 (10)	回應時間（ms）		照度特性圖號
?5系列 GL55系列	GL5516	150	90	-30~+70	540	5-10	0.5	0.5	30	30	2
	GL5528	150	100	-30~+70	540	10-20	1	0.6	30	30	3
	GL5537-1	150	100	-30~+70	540	20-30	2	0.6	30	30	4
	GL5537-2	150	100	-30~+70	540	30-50	3	0.7	30	30	4
	GL5539	150	100	-30~+70	540	50-100	5	0.8	30	30	6
	GL5549	150	100	-30~+70	540	100-200	10	0.9	30	30	6
?5系列 GL56系列	GL5606	150	100	-30~+70	560	4-7	0.5	0.5	30	30	2
	GL5616	150	100	-30~+70	560	5-10	0.8	0.6	30	30	2
	GL5626	150	100	-30~+70	560	10-20	2	0.6	30	30	3
	GL5637-1	150	100	-30~+70	560	20-30	3	0.7	30	30	4
	GL5637-2	150	100	-30~+70	560	30-50	4	0.8	30	30	5
	GL5639	150	100	-30~+70	560	50-100	8	0.9	30	30	5
	GL5649	150	100	-30~+70	560	100-200	15	0.95	30	30	6
